Das Einzelschneid-Drahterodiergerät OL5580FS ist für mittelgroße-bis-große leitfähige Werkstücke konzipiert, die eine verbesserte Schnittgenauigkeit und einen größeren Bearbeitungsbereich erfordern. Es verfügt über einen 700 × 1040 mm großen Arbeitstisch, 550 × 800 mm X/Y-Verfahrweg, 60 × 60 mm U/V-Verfahrweg und unterstützt Werkstücke mit einer Dicke von bis zu 550 mm und einem Gewicht von 800 kg. Mit einer Positionierungsgenauigkeit von ±0,02 mm, einer Wiederholgenauigkeit von ±0,004 mm und einer optimalen Oberflächenrauheit von 2,0 μm eignet sich der OL5580FS für Präzisionsformen, Werkzeuge und anspruchsvolle Drahterodierschneidanwendungen.
| Mechanische Spezifikation | OL5580FS | |
| Größe des Arbeitstisches | 700*1040mm | |
| Verfahrweg der X/Y-Achse | 550*800mm | |
| U/V-Achsenweg | 60*60mm | |
| Verfahrweg der Z-Achse | 500mm | |
| Max. Werkstückdicke | 550mm | |
| Max. Werkstückgewicht | 800kg | |
| Körpergewicht der Maschine | 2100kg | |
| Bodenfläche des Maschinenkörpers | 1950×1550×2200mm | |
| Technischer Parameter | ||
| Max. Kegelwinkel/Dicke | ±6 Grad / ±15 Grad /±30 Grad /80 mm | |
| Max. Bearbeitungsgeschwindigkeit | 150mm²/min | |
| Max. Drahtvorschubgeschwindigkeit | 1~11,4 m/s (Frequenz einstellbar) | |
| Positionierungsgenauigkeit | ±0,02 mm | |
| Wiederholte Positionierungsgenauigkeit | ±0,004 mm | |
| Optimale Bearbeitungsgenauigkeit | ±0,006 mm | |
| Optimale Oberflächenrauheit | 2.0μm | |
| Molybdändrahtdurchmesser | 0,10–0,25 mm | |
| Stromversorgung | 3 Phasen/380 V/50 Hz | |
| Stromverbrauch | 3kVA | |
| Standardkonfiguration | ||
| Achsverknüpfung | XYUV-Achse gleichzeitig | |
| Führungsschienentyp | V-förmige gehärtete Schiene | |
| XY-Achsen-Antriebsmodus | Schrittmotor | |
| Zentralschmieranlage | manuell / automatisch | |
| Fassungsvermögen des dielektrischen Tanks | 40 L | |

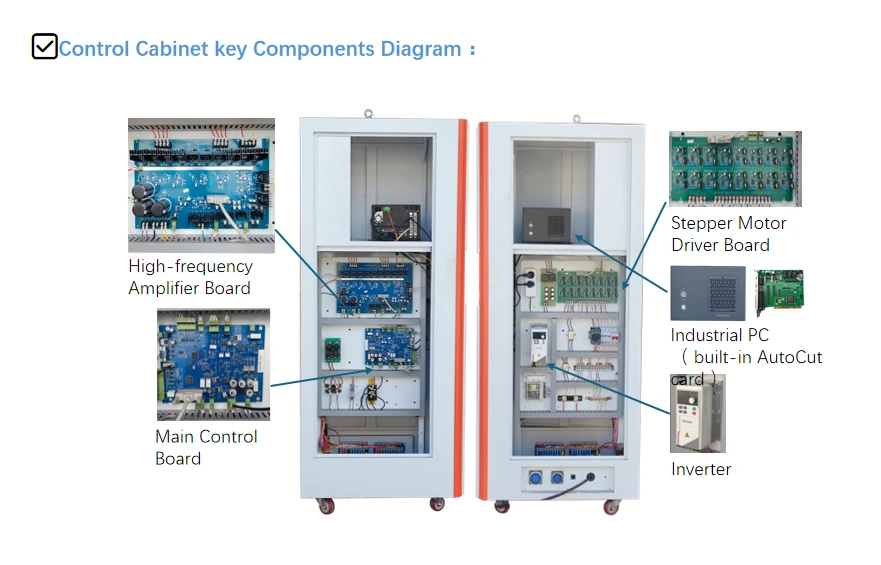

| Regler | Vertikaler Schaltschrank | |
| Softwareplattform | Windows XP | |
| Kontrollsystem | Auto-Schnitt/ Win-Schnitt/X8/HL | |
| Sprachanzeige | Chinesisch/Englisch/Russisch | |
| Monitor | 17-Zoll-LCD | |
| Digitale Anzeige | XY-Achsen-DRO (5 μm) | |
| CNC-Anleitung | Standard-ISO-Code | |
| Übertragungsart | USB/LAN | |
