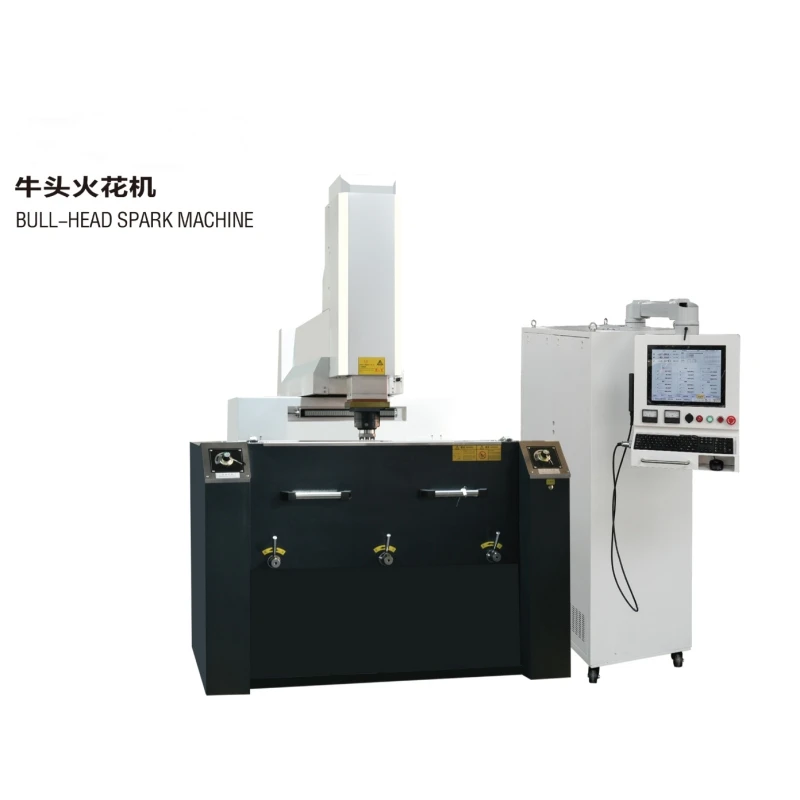

Double Bull-Head Spark Machine

Die Double Bull-Head Spark Machine ist für große Formhohlräume, schwere Werkzeuge und Präzisions-EDM-Anwendungen konzipiert. Die als CNC540 und CNC650 erhältliche Serie verfügt über eine starre, vollständig kastenförmige Struktur, importierte lineare Führungsschienen, HIWIN-Kugelumlaufspindeln, NSK-Präzisionslager und eine volldigitale AC-Servosteuerung von Panasonic. Sein CNC-System berechnet automatisch Bearbeitungsparameter basierend auf Material, Bearbeitungsbereich, Tiefe und erforderlicher Rauheit und unterstützt so eine stabile Bearbeitung von der Grobbearbeitung bis zur Mikrobearbeitung. Die Baureihe unterstützt Werkstücke bis zu 2.000 kg und eignet sich daher für die anspruchsvolle Produktion großer{10}Formen.

Anfrage senden

Bull-Head EDM Sinker Machine Maschinenfunktionen

1. Fester Arbeitstisch und vollständiger Kastenrahmen mit dichter Mehrrippenverstärkung. Keine Verformung der Basis unter schweren Arbeitsbedingungen.
2. Vollständig importierte lineare Führungsschienen für X-, Y- und Z-Achsen.
3. X/Y/Z-Achsen ausgestattet mit taiwanesischen HIWIN-Kugelumlaufspindeln, hochpräzisen japanischen NSK-Lagern, originalem volldigitalem AC-Servosystem und Motoren von Panasonic. Handzug-Hebetor mit Gegengewicht sorgt für eine reibungslose vertikale Bewegung.
4. Die CNC-Stromversorgung nutzt modernste globale Entladungs- und CNC-Steuerungstechnologien. Die wichtigsten Teile sind echte internationale Marken. Die Leistung entspricht oder übertrifft importierte Gegenstücke. Erstklassige Haushaltskonfiguration für hohe Zuverlässigkeit und lange Lebensdauer.

5. Geben Sie einfach Werkstückmaterial, Bearbeitungsbereich, Tiefe und Rauheit ein. Das System berechnet die Parameter automatisch und führt den gesamten Zyklus vom Schruppen bis zum Mikroschlichten durch, um die Bedienung zu vereinfachen.

Spezifikationen
Artikel	Einheit	CNC540	CNC650
Arbeitstischgröße	mm	800×500	900×500
X-, Y-, Z-Verfahrweg	mm	500×400×300	650×400×350
Maximaler Abstand zwischen Elektrodenkopf-Verbindungsplatte und tragbarem Tisch	mm	700	750
Max. Werkstückgewicht	kg	1800	2000
Max. Elektrodengewicht	kg	120	150
Innenmaß des Arbeitsflüssigkeitstanks	mm	1300×880×540	1600×900×580
Max. Flüssigkeitsstand des Arbeitsflüssigkeitstanks	mm	400	480
Gewicht der Hauptmaschine	kg	3000	3700
Gesamtabmessungen (L×B×H)	mm	2600×2600×2600	2800×2800×2700
Gesamtkapazität des Arbeitsöltanks	L	790	1000
Maximaler Bearbeitungsstrom	A	50	50
Maximale Verarbeitungsgeschwindigkeit	mm³/min	400	400
Minimaler Elektrodenverbrauch	%	Kleiner oder gleich 0,3	Kleiner oder gleich 0,3
Optimale Oberflächengenauigkeit	μm	Kleiner oder gleich 0,2	Kleiner oder gleich 0,2
Eingangsleistung	KVA	9	9
